Dados Técnicos

Tipo: Inversor de Frequência / Variador de Velocidade para controle de motores elétricos trifásicos

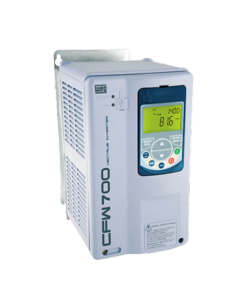

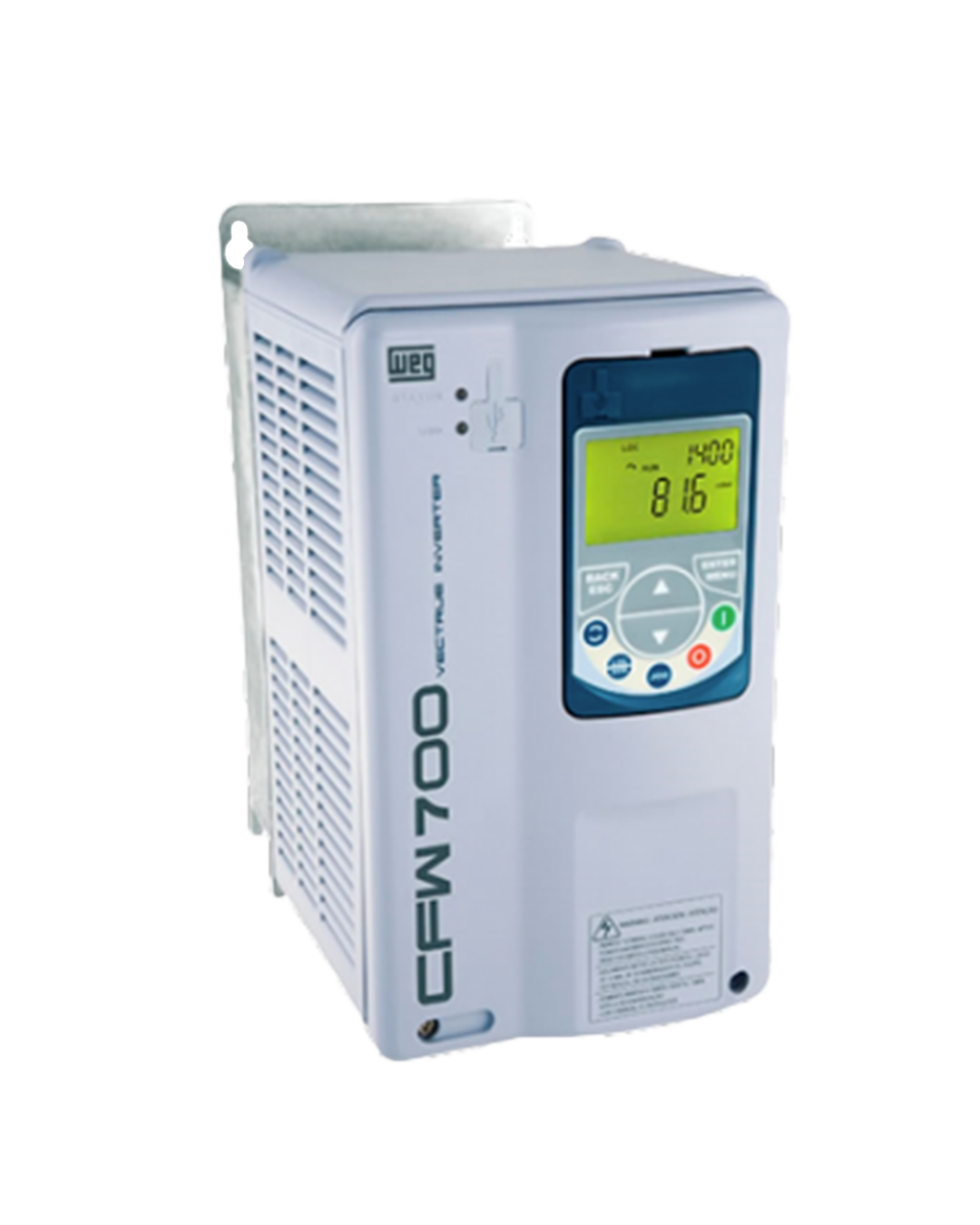

Linha: WEG CFW700 – Alta performance com tecnologias de controle vetorial e VVW (Voltage Vector WEG) para precisão em torque e velocidade.

Tecnologias de Controle:

• Controle escalar (V/F), VVW, vetorial sensorless e vetorial com encoder (alta dinâmica).

Tensão de Alimentação:

• 220 V monofásico e trifásico (1,5 a 75 CV)

• 380-480 V trifásico (2 a 175 CV)
  Correntes de saída variam até ~211 A conforme modelo e tensão.

Frequência de Saída: Ajustável de 0 Hz até valores superiores à nominal (dependendo do modo de controle e ajustes).

Grau de Proteção: IP20 (padrão para instalação interna em quadros).
Interface Homem-Máquina (IHM): Display gráfico LCD com parametrização local e suporte a operação remota via IHM IP56 (acessório).

Conectividade: Portas isoladas RS485, suporte a protocolos e entradas digitais/analógicas padrão.

Recursos Avançados:

• Função SoftPLC integrada para lógica de controle local.

• Optimal Braking® para frenagem controlada sem necessidade de resistor externo em muitas aplicações.

• Monitoramento térmico inteligente com indicação de horas de operação.

• Indutores de link DC incorporados — não exige reatância de rede para instalação conforme norma IEC61000-3-12.

Dimensões / Instalação: Estrutura compacta para instalação em espaços reduzidos, com ventilador removível para manutenção.

Aplicações

Indicados para controle de velocidade e torque de motores em aplicações como bombas, ventiladores, compressores, transportadores, sistemas de elevação de cargas e máquinas industriais em geral, proporcionando arranque suave, redução de picos de corrente, economia de energia e proteção avançada de motor.
